BME280とAmbientとラズパイと

とりあえずラズパイにBME280を接続して計測データをAmbient(http://ambidata.io)にアップロードする試験をおこなうことにした。
Ambientのヘルプの手順に従いアカウントを作成し、Myチャネルを作成してIDとライトキーを入手。
以下のPythonプログラムのIDと”writ key”に入手したIDとライトキーを入力して、Python実行→→(ﾟдﾟ)ｳﾏｰ！！
でもこのページ公開保留にしてたのになんで勝手に公開されてん？？？

#coding: utf-8

import bme280
from time import sleep

import ambient

# bme280
bme280.init_bme280()
bme280.read_trimming_parameter()

ambi = ambient.Ambient(ID, "writ key")

while True:
    temperature, pressure, humidity = bme280.read_bme280()

    print 'temp : %-6.2f' % (temperature)
    print 'pressure : %7.2f hPa' % (pressure)
    print 'hum : %6.2f' % (humidity)

    r = ambi.send({"d1": temperature, "d2": pressure, "d3": humidity})
    r.close()

    sleep(10)

#coding: utf-8

import bme280

from time import sleep

import ambient

# bme280

bme280.init_bme280()

bme280.read_trimming_parameter()

ambi = ambient.Ambient(ID, "writ key")

while True:

temperature, pressure, humidity = bme280.read_bme280()

print 'temp : %-6.2f' % (temperature)

print 'pressure : %7.2f hPa' % (pressure)

print 'hum : %6.2f' % (humidity)

r = ambi.send({"d1": temperature, "d2": pressure, "d3": humidity})

r.close()

sleep(10)

https://qiita.com/sirotosiko/items/6a538adecf032adb4282

SensorTagで温度、湿度などを測りRaspberry Pi3経由でAmbientに送ってグラフ化する

https://qiita.com/AmbientData/items/794bf7eab6b7143b41a3

SensorTagで測った温度、湿度などをRaspberry Pi3経由でAmbientに送ってグラフ化する

2018年4月23日2018年4月24日

Raspberry Pi3からAzure Iot Hubに計測データを送ってみた

Raspberry Pi3上でBME280からI2C経由で温度と湿度と気圧データが取れるようになったので、
計測データをAzure Iot HubにM$のサンプルプログラムで送ってみることにした。
基本的にM$の公式サイトのとおりで設定できたが、一点だけつまずいたのでφ(..)メモメモ

& nano config.py

1	& nano config.py

でconfigファイルを設定する際に

I2C_ADDRESS = 0x77
                 ↓
I2C_ADDRESS = 0x76

I2C_ADDRESS = 0x77

↓

I2C_ADDRESS = 0x76

ってしないとうまいこと行かなかったね。

& i2cdetect -y 1

1	& i2cdetect -y 1

で出てきたアドレスが必要らしいわ。
あとLED実装してないので

GPIO_PIN_ADDRESS = 24
BLINK_TIMESPAN = 1000

1 2	GPIO_PIN_ADDRESS = 24 BLINK_TIMESPAN = 1000

はいらんが消し方わからんので放置。
あとBME280の計測データが以前実装したdht11と結構違う値を示すので、
ググったらメモリのアドレスが修正必要とかなんとかのサイトがあったのね。
今後検証してみないとあかんがなとか。＜修正した結果、読込値が改善されることはなかった。
てなことで以上。(｀･ω･´)ゞ

あれ！！気圧はM$のサンプルに実装されてないの!?(o￣∇￣;)o!?

参考サイト：

https://docs.microsoft.com/ja-jp/azure/iot-hub/iot-hub-raspberry-pi-kit-python-get-started
https://github.com/Azure-Samples/iot-hub-python-raspberrypi-client-app

<br />

2018年4月20日2018年4月21日

RaspberryPi3とBME280をつないでみた

RaspberryPi3とBME280をつないで温湿度＋大気圧情報を取ろうとした。
購入したのはANBEのBME280(紫色の基板のやつね^^;)。
接続ピンは以下のように接続。

BME280　　　RaspberryPi3
VCC　　→　　無
GND　　→　　6番pin(電源-)
SCL　　→　　5番pin(GPIO 03)
SDA　　→　　3番pin(GPIO 02)
CSB　　→　　1番pin(電源+)
SOD　　→　　無

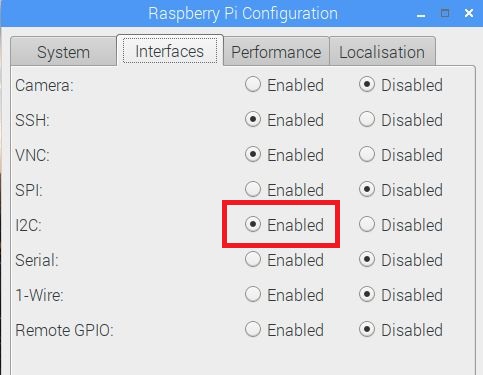

RaspberryPi3にVNCで入ってRaspberry Pi Configrationで以下のように設定。

ターミナルから無事I2C通信ができているかi2cdetectで確認。
インストールと実行は以下のコマンドから。

& sudo apt-get install i2c-tools
& i2cdetect -y 1

1 2	& sudo apt-get install i2c-tools & i2cdetect -y 1

     0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f
00:          -- -- -- -- -- -- -- -- -- -- -- -- --
10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
30: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
40: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
50: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
60: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
70: -- -- -- -- -- -- 76 --

0 1 2 3 4 5 6 7 8 9 a b c d e f

00: -- -- -- -- -- -- -- -- -- -- -- -- --

10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --

20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --

30: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --

40: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --

50: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --

60: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --

70: -- -- -- -- -- -- 76 --

接続を確認。
取り敢えずI2Cでセンサを読み出す準備は整った。
以上

参考サイト：
https://lespo.net/rasppi2-pressure.html

<br />

2018年4月16日2018年4月16日

pictureBox_MouseClick（座標取得）のイベントについて

諸事情でpictureBoxをクリックした際にマウスでpictureBoxのどこをクリックしたか座標を取ってくる必要があったのね。
でこの場合pictureBox_MouseClickを使うらしいんだけど、
フォームエディタからpictureBoxをクリックしただけでは出てこない(´；ω；｀)
調べると、pictureBoxを選択した状態で、プロパティウィンドウの稲妻マークを押して、リスト内にあるMouseClickの文字をダブルクリックしたらファンクションが自動生成されるらしい。
なんだい！？この裏技的な操作手順はΣ(･ω･ﾉ)ﾉ！
M$が伊東家の食卓に上る日も近いのでは(爆)

ちな♥使い方はこんな感じ

int x,y;
private void pictureBox_MouseClick(object sender, MouseEventArgs e)
        {
            getXY = e.Location;
            x = getXY.X;
            y = getXY.Y;
        }

int x,y;

private void pictureBox_MouseClick(object sender, MouseEventArgs e)

{

getXY = e.Location;

x = getXY.X;

y = getXY.Y;

}

以上

参考サイト：
http://koshinran.hateblo.jp/entry/2017/09/04/191924

MouseClickイベントを設定する

2018年4月12日2018年4月12日

【解決】RaspberryPi3を内部サーバ宛NAT変換付きルータにした話（4）

結局UDPの転送関係がうまいこと行かないので、RaspberryPI3にLEDEを入れてルータとすることで解決に至った。

公式サイト→openwrt.org/startから
Downloads　→　Stable Release builds　→　17.01.4　→　targets　→　brcm2708　→　bcm2710とたどり
lede-17.01.4-brcm2708-bcm2710-rpi-3-ext4-sdcard.img.gz
をダウンロード(2018/04/12現在)してgzを展開後、Win32 Disk Imager等でMicroSDカードに書き込んでライズパイにぶっ刺して起動！

有線LAN側からクライアントはDHCPでつながるので、192.168.1.1で管理画面に入ってログインID”root”パスなしで確認。

まず日本語化したいねって感じで、管理画面からSystem　→　Softwareとたどり上部にあるUpdate listsボタンをクリック!

パッケージリストが更新されるので、検索ボックスからluci-i18n-base-jaを検索しInstallクリックし日本語化終了。
一部英語のままだけどご愛嬌 (´･ω･`)

後は適当に市販のルータのように設定するだけだね *。ヾ(｡>ｖ<｡)ﾉﾞ*。

参考サイト：
https://fefcc.net/archives/205
https://openwrt.org/start
http://tech.nikkeibp.co.jp/it/atcl/column/17/041900152/091400022/
http://d.hatena.ne.jp/kinneko/20161206/p1

2018年4月5日

SSHのルートログインの禁止

SSHのルートログインを禁止するには/etc/ssh/sshd_configの中にある
PermitRootLogin yes →　PermitRootLogin no
に書き換えればおｋ(￣ー￣)ﾆﾔﾘ

参考サイト：
https://qiita.com/kawt/items/a4550190e6f27ff565a5

2018年4月4日2018年4月4日

RaspberryPi3を内部サーバ宛NAT変換付きルータにした話（3）

こんなふうにiptablesを設定したらルーティングできるようになった！！
DNSも通るし…
ただ想定しているのがあくまでローカル内の無線LANコンバータ的なものなのでグローバルでPPPoEのGW用に作る場合は別途ルールを追加しないといけないねえ～ヽ(・∀・)ﾉ

:PREROUTING ACCEPT [188:24596]
:INPUT ACCEPT [164:22724]
:OUTPUT ACCEPT [38:4650]
:POSTROUTING ACCEPT [5:300]
-A PREROUTING -i eth0 -p udp -m udp --dport 1:60000 -j DNAT --to-destination 192.168.10.1
-A PREROUTING -i wlan0 -p udp -m udp --dport 1:60000 -j DNAT --to-destination 192.168.0.150
-A PREROUTING -i wlan0 -p tcp -m tcp --dport 24:60000 -j DNAT --to-destination 192.168.0.150
-A PREROUTING -i wlan0 -p tcp -m tcp --dport 5000 -j DNAT --to-destination 192.168.0.150
-A PREROUTING -i wlan0 -p tcp -m tcp --dport 80 -j DNAT --to-destination 192.168.0.150
-A PREROUTING -i wlan0 -p tcp -m tcp --dport 20 -j DNAT --to-destination 192.168.0.150
-A PREROUTING -i wlan0 -p tcp -m tcp --dport 21 -j DNAT --to-destination 192.168.0.150
-A PREROUTING -i wlan0 -p tcp -m tcp --dport 23 -j DNAT --to-destination 192.168.0.150
-A PREROUTING -i wlan0 -p tcp -m tcp --dport 22 -j DNAT --to-destination 192.168.0.100
-A POSTROUTING -o wlan0 -j MASQUERADE
-A POSTROUTING -o eth0 -j MASQUERADE
COMMIT

:PREROUTING ACCEPT [188:24596]

:INPUT ACCEPT [164:22724]

:OUTPUT ACCEPT [38:4650]

:POSTROUTING ACCEPT [5:300]

-A PREROUTING -i eth0 -p udp -m udp --dport 1:60000 -j DNAT --to-destination 192.168.10.1

-A PREROUTING -i wlan0 -p udp -m udp --dport 1:60000 -j DNAT --to-destination 192.168.0.150

-A PREROUTING -i wlan0 -p tcp -m tcp --dport 24:60000 -j DNAT --to-destination 192.168.0.150

-A PREROUTING -i wlan0 -p tcp -m tcp --dport 5000 -j DNAT --to-destination 192.168.0.150

-A PREROUTING -i wlan0 -p tcp -m tcp --dport 80 -j DNAT --to-destination 192.168.0.150

-A PREROUTING -i wlan0 -p tcp -m tcp --dport 20 -j DNAT --to-destination 192.168.0.150

-A PREROUTING -i wlan0 -p tcp -m tcp --dport 21 -j DNAT --to-destination 192.168.0.150

-A PREROUTING -i wlan0 -p tcp -m tcp --dport 23 -j DNAT --to-destination 192.168.0.150

-A PREROUTING -i wlan0 -p tcp -m tcp --dport 22 -j DNAT --to-destination 192.168.0.100

-A POSTROUTING -o wlan0 -j MASQUERADE

-A POSTROUTING -o eth0 -j MASQUERADE

COMMIT

以上

<br />

2018年4月4日2018年4月4日

RaspberryPi3を内部サーバ宛NAT変換付きルータにした話（2）

なーんか前回作成したルータの内部→外部が出ていかないので再修正してみた。
/etc/network/interfacesを以下の内容に変更！

auto lo

allow-hotplug wlan0
iface lo inet loopback

auto wlan0
iface wlan0 inet static
wpa-conf /etc/wpa_supplicant/wpa_supplicant.conf
address 192.168.1.100
network 192.168.1.0
netmask 255.255.255.0
broadcast 192.168.1.255
gateway 192.168.1.1
dns-nameservers 192.168.1.1

auto eth0
iface eth0 inet static
address 192.168.0.100
network 192.168.0.0
netmask 255.255.255.0
broadcast 192.168.0.255

post-up route del default dev $IFACE

auto lo

allow-hotplug wlan0

iface lo inet loopback

auto wlan0

iface wlan0 inet static

wpa-conf /etc/wpa_supplicant/wpa_supplicant.conf

address 192.168.1.100

network 192.168.1.0

netmask 255.255.255.0

broadcast 192.168.1.255

gateway 192.168.1.1

dns-nameservers 192.168.1.1

auto eth0

iface eth0 inet static

address 192.168.0.100

network 192.168.0.0

netmask 255.255.255.0

broadcast 192.168.0.255

post-up route del default dev $IFACE

あとiptablesも以下のように変更。

$ sudo iptables -t filter -F
$ sudo iptables -t nat -F
$ sudo iptables -t nat -A PREROUTING -i wlan0 -p tcp --dport 22  -j DNAT --to 192.168.0.100
…

$ sudo iptables -t filter -F

$ sudo iptables -t nat -F

$ sudo iptables -t nat -A PREROUTING -i wlan0 -p tcp --dport 22 -j DNAT --to 192.168.0.100

…

うまいこといったらいいねえ～

参考サイト：
https://qiita.com/yoh-nak/items/10c3ce4d371d29fc7e42

2018年4月4日2018年4月4日

ラズパイ3 connect to ステルスWiFiで焦った話(2)

前に設定したRaspberryPi3が何故かステルスWiFi急に繋がらなくなったのね、で適当にやったらば復帰したので報告まで(^o^)
/etc/wpa_supplicant/wpa_supplicant.confのステルスWiFInetwork={}にあるscan_ssid=1を一番頭に追加したのん。
まあこうゆうこと。

network={
    scan_ssid=1
    ssid="EXAMPLE"
    #psk="EXAMPLE00"
    psk=9d4bc9c331f6585bf84e10cacfc2c8457aa747aadaee3f95ff33dc1b5535db40
}

network={

scan_ssid=1

ssid="EXAMPLE"

#psk="EXAMPLE00"

psk=9d4bc9c331f6585bf84e10cacfc2c8457aa747aadaee3f95ff33dc1b5535db40

}

以上結果報告まで。
